پمپ سرنگ یکی از ابزارهای حیاتی در پزشکی و آزمایشگاه هاست که برای تزریق دقیق و کنترل شده داروها یا سیالات به کار میرود. اگر در بخش مراقبت های ویژه کار میکنید یا فقط کنجکاو هستید که چطور این دستگاه کوچک کارهای بزرگی انجام میدهد، حتما به اجزای پمپ سرنگ علاقه مند میشوید. این دستگاه مثل یک دستیار دقیق عمل میکند و بدون آن، تزریق های حساس مثل داروهای شیمی درمانی یا انسولین ممکن است خطرناک شود.
در این مقاله از رستاک طب پارسه، میخواهم با هم نگاهی به اجزای پمپ سرنگ بیندازیم از قسمت های مکانیکی گرفته تا الکترونیکی تا همه چیز واضح و قابل فهم شود. هدفم این است که با زبانی راحت، بدون اصطلاحات پیچیده، توضیح دهم تا حتی اگر تازه کار هستید، بتوانید از این دانش استفاده کنید. بیایید شروع کنیم و ببینیم هر جزء چطور با هم همکاری میکنند تا تزریق ایمن و دقیقی ایجاد کنند.
پمپ سرنگ چیست و چرا اجزای آن مهم است؟

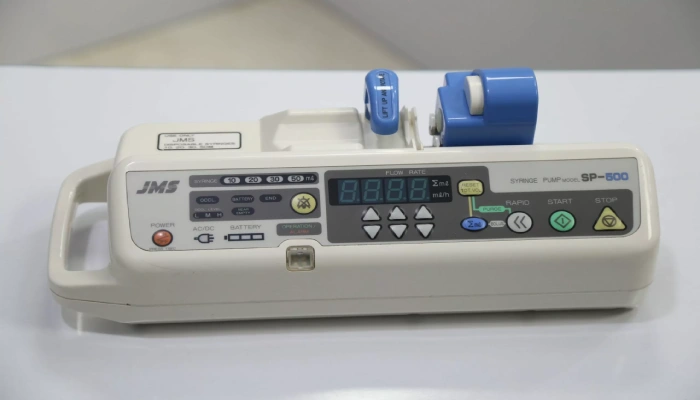

قبل از ورود به جزئیات، بیایید یک تصویر کلی داشته باشیم. پمپ سرنگ دستگاهی است که سرنگ را به یک سیستم مکانیکی وصل میکند و با سرعت و دوز مشخص، محتویات آن را تزریق میکند. این ابزار در بیمارستان ها، کلینیک ها و حتی خانه ها برای بیماران مزمن استفاده میشود. مثلا در ICU، برای تزریق نروپین برای کنترل درد، یا در دیالیز برای انتقال سیالات.
اهمیت اجزای پمپ سرنگ در دقت و ایمنی است. اگر یک جزء مثل موتور ضعیف باشد، دوز دارو اشتباه میشود و عواقب جدی دارد – طبق آمارهای پزشکی، خطاهای تزریق سالانه هزاران مورد را در جهان ثبت میکنند. اجزا طوری طراحی شده اند که با استانداردهاسازگار باشند و از مواد مقاوم به خوردگی ساخته شوند. در ایران، برندهایی مثل آوا یا وارداتی های بکو، این اجزا را با کیفیت بالا عرضه میکنند. حالا که اهمیت را فهمیدیم، برویم سراغ اجزای اصلی و ببینیم هر کدام چه نقشی دارند.
اجزای مکانیکی پمپ سرنگ
اجزای مکانیکی پمپ سرنگ بخش حیاتی این دستگاه را تشکیل میدهند و وظیفه دارند حرکت دقیق و یکنواخت سرنگ را برای تزریق کنترل‌شده مایعات فراهم کنند. این بخش‌ها معمولاً شامل اجزای زیر هستند:
۱. موتور الکتریکی یا استپر موتور
قلب تپنده پمپ سرنگ، موتور آن است. در اغلب پمپ‌های مدرن از استپر موتور (Stepper Motor) استفاده میشود که امکان کنترل بسیار دقیق سرعت و موقعیت را فراهم میکند. این موتور با حرکت گام‌به‌گام، پیستون سرنگ را با دقت بالا به جلو یا عقب حرکت میدهد تا حجم تزریق دقیقاً مطابق با تنظیمات کاربر باشد. در مدل‌های ساده‌تر ممکن است از موتور DC معمولی نیز استفاده شود، اما دقت و پایداری آن کمتر است.

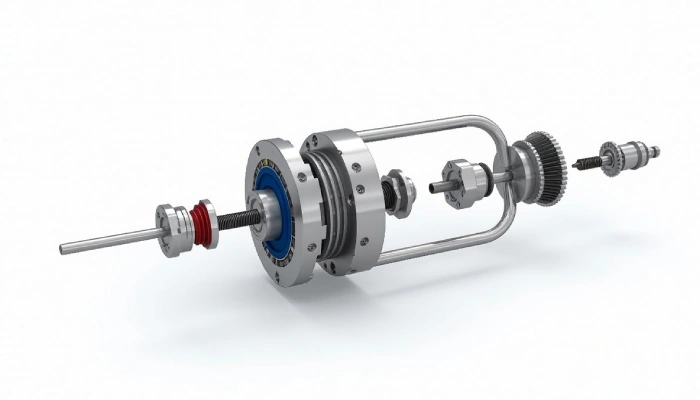

۲. مکانیزم انتقال نیرو (پیچ سربی و مهره متحرک)
حرکت چرخشی موتور باید به حرکت خطی تبدیل شود تا پیستون سرنگ به‌صورت مستقیم جابه‌جا شود. این وظیفه توسط مکانیزمی شامل پیچ سربی (Lead Screw) و مهره متحرک انجام میشود. با چرخش پیچ، مهره روی آن به جلو یا عقب حرکت میکند و در نتیجه پیستون سرنگ را می‌فشارد یا به عقب می‌کشد. این سیستم به دلیل اصطکاک کم و دقت بالا، در پمپ‌های سرنگ بسیار رایج است.
۳. نگهدارنده سرنگ (Syringe Holder)
این بخش سرنگ را در جای خود ثابت نگه می‌دارد تا از هرگونه لغزش یا تغییر موقعیت جلوگیری شود. نگهدارنده معمولاً شامل بست یا گیره‌هایی است که متناسب با اندازه سرنگ قابل تنظیم‌اند. طراحی مناسب این قسمت باعث میشود سرنگ در هنگام کار بدون لرزش و انحراف باقی بماند و دقت تزریق حفظ شود.
۴. فشاردهنده پیستون (Plunger Pusher)
این قطعه مستقیماً با پیستون سرنگ در تماس است و نیروی خطی تولیدشده توسط مکانیزم انتقال نیرو را به آن منتقل میکند. فشاردهنده باید دارای سطح صاف و مقاوم باشد تا فشار به‌صورت یکنواخت به پیستون وارد شود و از آسیب دیدن سرنگ جلوگیری گردد.
۵. حسگرها و محدودکننده‌های مکانیکی
برای کنترل دقیق حرکت، معمولاً از حسگرهایی مانند انکودرهای موقعیت یا میکروسوئیچ‌ها استفاده میشود. این حسگرها اطلاعات مربوط به موقعیت پیستون یا حد حرکتی آن را به مدار کنترل ارسال میکنند تا از تزریق بیش از حد یا عقب‌رفت بیش از اندازه جلوگیری شود. برخی مدل‌ها دارای محدودکننده‌های مکانیکی نیز هستند که در صورت خرابی سیستم کنترلی، مانع از آسیب به دستگاه یا سرنگ میشوند.
در مجموع، هماهنگی دقیق بین این اجزا باعث میشود پمپ سرنگ بتواند با دقت بسیار بالا، مایعات را در حجم‌های بسیار کوچک و با سرعت ثابت تزریق کند. کیفیت طراحی و ساخت بخش مکانیکی نقش مستقیم در دقت عملکرد، طول عمر و ایمنی پمپ سرنگ دارد.
مطالعه بیشتر: پمپ سرنگ دیجیتال چیست؟
اجزای الکترونیکی پمپ سرنگ: مغز هوشمند دستگاه
اجزای الکترونیکی، هوش پمپ سرنگ را تامین میکنند و اجازه کنترل دقیق میدهند. این قسمت ها با باتری یا برق کار میکنند و خطاها را هشدار میدهند. بیایید ببینیم چطور عمل میکنند.
1. موتور و درایور
موتور، معمولاً استپر یا سروو است که با درایور میکروکنترلر کار میکند. این ترکیب سرعت و جهت را کنترل میکند و می‌تواند تزریق را برعکس (برای پر کردن سرنگ) انجام دهد. مثلا در پمپ های وارداتی، موتور 12 ولت با دقت 0.01 میلی لیتری دارد.
درایور سیگنال های دیجیتال را به حرکت مکانیکی تبدیل میکند و اگر انسداد باشد، متوقف میشود. در کاربردهای شیمی درمانی، این جزء دوز را بر اساس وزن بیمار تنظیم میکند – مثلا 2 میلی گرم در کیلو. بدون موتور قوی، پمپ کند یا ناپایدار میشود.
2. صفحه نمایش و رابط کاربری

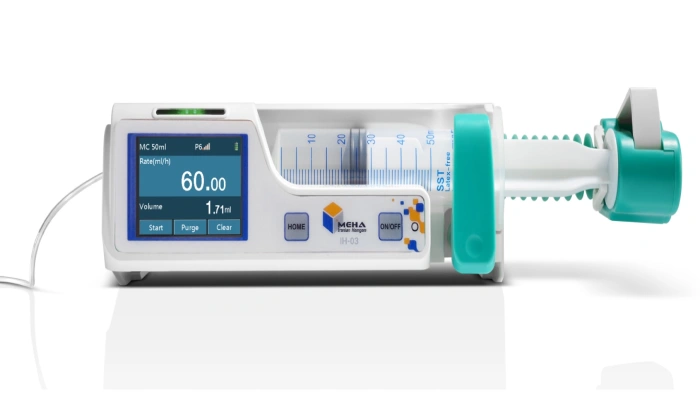

صفحه نمایش LCD یا OLED، اطلاعات مثل سرعت تزریق، حجم باقی مانده و باتری را نشان میدهد. رابط کاربری با دکمه های لمسی یا چرخشی است تا پرستار راحت تنظیم کند. در مدل های پیشرفته، صفحه رنگی است و گراف تزریق را نمایش میدهد.
این اجزا کاربرپسند هستند – مثلا در پمپ آوا، دکمه استارت بزرگ است تا در تاریکی هم پیدا شود. اهمیتش در کاهش خطای انسانی است؛ مطالعات نشان میدهند رابط خوب، خطاها را 50 درصد کم میکند. برای بیماران خانگی، اپ بلوتوث هم اضافه شده تا از گوشی کنترل شود.
3. سنسورها
سنسورهای فشار، هوا و موقعیت، اجزای حیاتی هستند. سنسور فشار اگر مقاومت بالا برود (مثل انسداد ورید)، هشدار میدهد. سنسور هوا حباب ها را تشخیص میدهد و تزریق را قطع میکند. سنسور موقعیت پیستون، حجم تزریق شده را ردیابی میکند.
در پمپ های استاندارد، سنسورها از نوع اولتراسونیک یا نوری هستند و با دقت 0.05 میلی لیتری کار میکنند. مثلا در ICU، سنسور هوا جان بیماران را نجات میدهد. این اجزا با نرم افزار ترکیب میشوند تا داده ها را ذخیره کنند – مثلا 1000 رویداد آخر را نگه میدارند.
نتیجه گیری
حالا که اجزای پمپ سرنگ را بررسی کردیم، دیدیم چطور هر کدام با هم، ایمنی و دقت را تضمین میکنند. از نگهدارنده ساده تا سنسورهای هوشمند، این دستگاه جان ها را نجات میدهد. اگر در پزشکی کار میکنید، نگهداری را جدی بگیرید؛ اگر نه، بدانید پشت این ابزار کوچک، مهندسی دقیقی است. اگر سوالی دارید، خوشحال میشوم بحث کنیم. موفق باشید!
